綜合布線

來源：弱電智能化瀏覽：

綜合布線系統是企業信息化運行的通道，其通暢性至關重要，我們會根據用戶的實際需求，設計高性價比的布線系統。

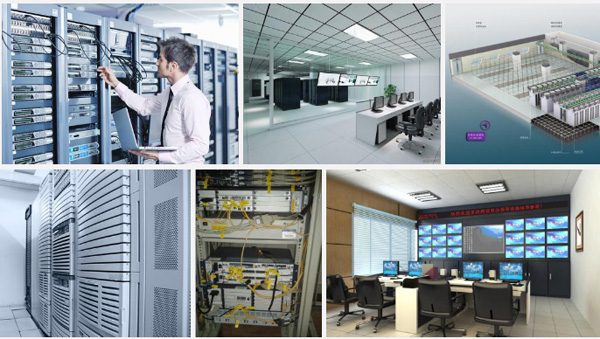

	綜合布線系統一個能夠支持任何用戶選擇的話音、數據、圖形圖像應用的電信布線系統。系統應能支持話音、圖形、圖像、數據多媒體、安全監控、傳感等各種信息的傳輸，支持UTP、光纖、STP、同軸電纜等各種傳輸載體，支持多用戶多類型產品的應用，支持高速網絡的應用。綜合布線系統包括六個子系統：工作區子系統、水平支干線子系統、管理子系統、垂直主干子系統、設備子系統和建筑群主干子系統。建筑群主干子系統：提供外部建筑物與大樓內布線的連接點。EIA/TIA569標準規定了網絡接口的物理規格，實現建筑群之間的連接。設備子系統：EIA/TIA569標準規定了設備間的設備布線。它是布線系統最主要的管理區域，所有樓層的資料都由電纜或光纖電纜傳送至此。通常，此系統安裝在計算機系統、網絡系統和程控機系統的主機房內。垂直主干子系統：它連接通訊室、設備間和入口設備，包括主干電纜、中間交換和主交接、機械終端和用于主干到主干交換的接插線或插頭。主干布線要采用星形拓撲結構，接地應符合EIA/TIA607規定的要求。管理子系統：管理子系統由交連、互連配線架組成。管理點為連接其它子系統提供連接手段。交連和互連允許將通訊線路定位或重定位到建筑物的不同部分，以便能更容易地管理通信線路，使在移動終端設備時能方便地進行插拔。

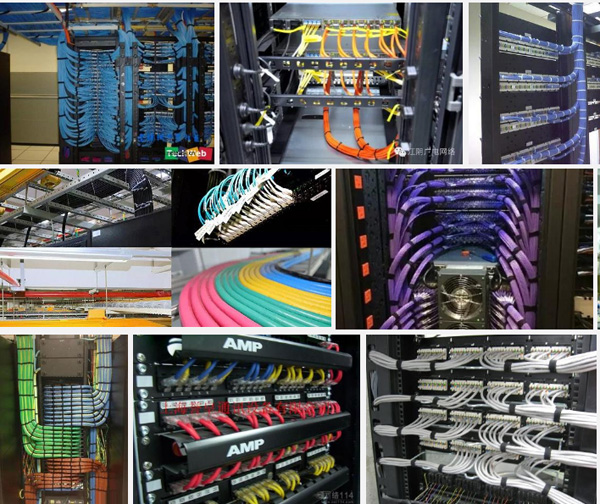

互連配線架根據不同的連接硬件分樓層配線架（箱）IDF和總配線架（箱）MDF，IDF可安裝在各樓層的干線接線間，MDF一般安裝在設備機房。水平支干線子系統：水平子系統也稱為配線子系統。目的是實現信息插座和管理子系統（跳線架）間的連接，將用戶工作區引至管理子系統，并為用戶提供一個符合國際標準，滿足語音及高速數據傳輸要求的信息點出口。該子系統由一個工作區的信息插座開始，經水平布置到管理區的內側配線架的線纜所組成。系統中常用的傳輸介質是4對UTP（非屏蔽雙絞線），它能支持大多數現代通信設備，并根據速率要去靈活選擇線纜：在速率低于10Mbit/s時一般采用4類或是5類雙絞線；在速率為10~100Mbit/s時一般采用5類或是6類雙絞線；在速率高于100Mbit/s時，采用光纖或是6類雙絞線。配線子系統要求在90m范圍內，它是指從樓層接線間的配線架至工作區的信息點的實際長度。如果需要某些寬帶應用時，可以采用光纜。信息出口采用插孔為ISDN8芯（RJ-45)的標準插口，每個信息插座都可靈活地運用，并根據實際應用要求可隨意更改用途。配線子系統最常見的拓撲結構是星形結構，該系統中的每一點都必須通過一根獨立的線纜與管理子系統的配線架連接。工作區子系統：目的是實現工作區終端設備與水平子系統之間的連接，由終端設備連接到信息插座的連接線纜所組成。由信息插座、插座盒、連接跳線和適配器組成。工作區子系統的設計主要考慮信息插座和適配器兩個方面。
（1）信息插座：信息插座是工作站與配線子系統連接的接口，綜合布線系統的標準IO插座即為8針模塊化信息插座。安裝插座時，還應該使插座盡量靠近使用者，還應該考慮到電源的位置，根據相關的電器安裝規范，信息插座的安裝位置距離地面的高度是30~50cm （2）適配器：工作區適配器的選擇應符合以下要求：在設備連接處采用不同的信息插座時，可以用專用電纜或是適配器；在單一信息插座上進行兩項服務時，應該選用“Y”型適配器；在配線子系統中選用的電纜類型不同于設備所需的電纜類型，也不同于連接不同信號的數模轉換或數據速率轉換等相應的裝置時所需的電纜類型，應該采用適配器；根據工作區內不同的電信終端設備可配備相應的終端匹配器。
綜合布線的優勢采用綜合布線系統，用戶能根據實際需要或辦公環境的改變，靈活方便地實現線路的變更和重組，調整構建所需的網絡模式，充分滿足用戶業務發展的需要；綜合布線系統采用結構化的星型拓撲布線方式和標準接口，大大提高了整個網絡的可靠性及可管理性，大幅降低系統的管理維護費用；模塊化的系統設計提供良好的系統擴展能力及面向未來應用發展的支持，充分保證用戶在布線方面的投資，提供用戶長遠的效益。綜合布線系統較好地解決了傳統布線方法存在的許多問題，提供了具有長遠效益的先進可靠的解決方案。隨著現代信息技術的飛速發展，綜合布線系統將成為現代智能建筑不可缺少的基礎設施。

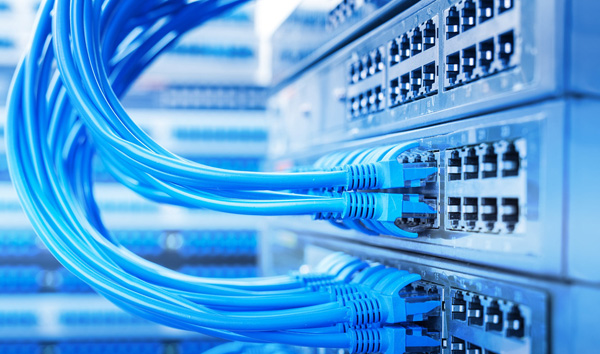

	傳輸介質 綜合布線中使用的電纜主要有兩類——雙絞銅纜和光纜。 A. 銅纜（1）50Ω的同軸電纜，適用于比較大型的計算機局域網。（2）非屏蔽雙絞線：分100Ω和150Ω兩類。100Ω電纜又分3類、4類、5類、6類幾種，150Ω雙絞電纜只有5類一種。（3）屏蔽雙絞線，與非屏蔽雙絞線一樣，只不過在護套內增加了金屬層。

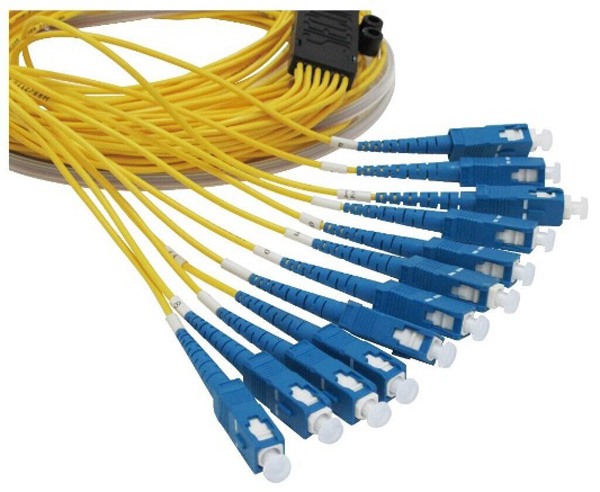

B. 光纜（1）62.5mm漸變增強型多模光纖光耦合效率高，光纖對準不太嚴格，需要較少的管理點和接頭盒；對微彎曲損耗不太靈敏，符合FDDI標準。（2）8.3mm突變型單模光纖常用于距離大于2000米的建筑群。

注意事項

我們根據多年結構化布線和故障排除的經驗，總結出布線時需要注意的幾點事項，我們需要在布線時注意這些，這樣才能保證我們更順暢的享受網絡。

硬件要兼容

在網絡設備選擇上，盡量使所有網絡設備都采用一家公司的產品，這樣可以盡量減少高端與低端甚至是同等級別不同設備間的不兼容問題。而且不要為了省幾十塊錢而選擇沒有質量保證的網絡基礎材料，例如跳線、面板、網線等。這些東西在布線時都會安放在天花板或墻體中，出現問題后很難解決。同時，即使是大品牌的產品也要在安裝前用專業工具檢測一下質量。

正確端接

當我們完成結構化布線工作后就應該把多余的線材、設備拿走，防止普通用戶亂接這些線材。另外，有些時候，用戶私自使用一分二線頭這樣的設備也會造成網絡中出現廣播風暴，因此布線時遵循嚴格的管理制度是必要的。布線后不要遺留任何部件，因為使用者一般對網絡不太熟悉，出現問題時很有可能病急亂投醫，看到多余設備就會隨便使用，使問題更加嚴重。

防磁

為什么電磁設備可以干擾到網絡傳輸速度呢?因為在網線中走的是電信號，而大功率用電器附近會產生磁場，這個磁場又會對附近的網線起作用，生成新的電場，自然會出現信號減弱或丟失的情況。

散熱

高溫環境下，設備總是頻頻出現故障。為什么會這樣呢?使用過計算機的讀者都知道，當CPU風扇散熱不佳時計算機系統經常會死機或自動重啟，網絡設備更是如此，高速運行的CPU與核心組件需要在一個合適的工作環境下運轉，溫度太高會使它們損壞。設備散熱工作是一定要做的，特別是對于核心設備以及服務器來說，需要把它們放置在一個專門的機房中進行管理，并且還需要配備空調等降溫設備。

按規格連接線纜

網線有很多種，如交叉線、直通線等，不同的線纜在不同情況下有不同的用途。如果混淆種類隨意使用就會出現網絡不通的情況。因此在結構化布線時一定要特別注意分清線纜的種類。線纜使用不符合要求就會出現網絡不通的問題。布線經驗談：雖然目前很多網絡設備都支持DIP跳線功能，也就是說不管你連接的是正線還是反線，它都可以正常使用。但有些時候設備并不具備DIP功能，只有你在連線時特別注意了接線種類，才能避免不必要的故障。

留足網絡接入點

很多時候在結構化布線過程中沒有考慮未來的升級性，網絡接口數量很有限，剛夠眼前使用，如果以后來住宅布局出現變化的話，就會出現上述問題。因此在結構化布線時需要事先留出多出一倍的網絡接入點。

在綜合布線系統的基礎之上，集成各類系統智能化系統。
電話通信系統
計算機局域網系統
音樂/廣播系統
有線電視信號分配系統
保安監控系統
消防報警系統
出入口控制系統
停車場收費管理系統
樓宇自控系統

綜上，如果您有任何關于弱電智能化的需求和問題，隨時致電我們獲得咨詢支持。
